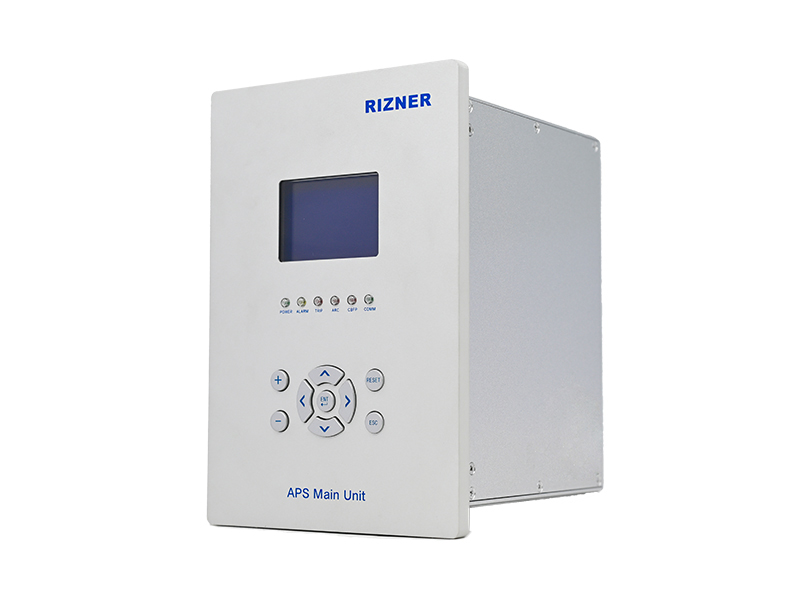

RIZNER-APS电弧光保护装置为变电站、电厂、工业企业等场合的中、低压母线提供快速保护。当发生弧光短路时，被弧光传感器覆盖区域的弧光短路可被快速定位，电弧光保护系统快速动作，切断故障电流，最大限度降低电弧光对设备损害及人员伤害。RIZNER-APS电弧光保护系统采用弧光检测和电流检测双判据原理，具有保护动作速度快、可靠性高等特点。RIZNER-APS弧光保护系统包括主单元RIZNER-APS100M、卫星装置RIZNER-APS101LS(弧光电流卫星装置)、RIZNER-APS103LCS(弧光卫星装置)、弧光传感器、连接光纤等。
产品特点
· 可设置4套定值适应各种运行工况。
· 可容纳多达102个检测点。
· 采用全封闭机箱，高可靠性的硬、软件冗余设计，抗干扰性能强。
· 完善的软、硬件自检功能。
· 高可靠性大容量FLASH存储器用于永久保存大量装置事件和操作记录。
· 装置具备软件对时和硬件对时功能。
· 所有保护功能(含非电量保护)均可自行选择出口方式并有软压板投退。
· 持续全面自检功能可显示各种保护及测量参数。
· ≥11路开入和12路开出，其中含4路电子式快速跳闸出口和6路常规出口，另有2路信号接点。

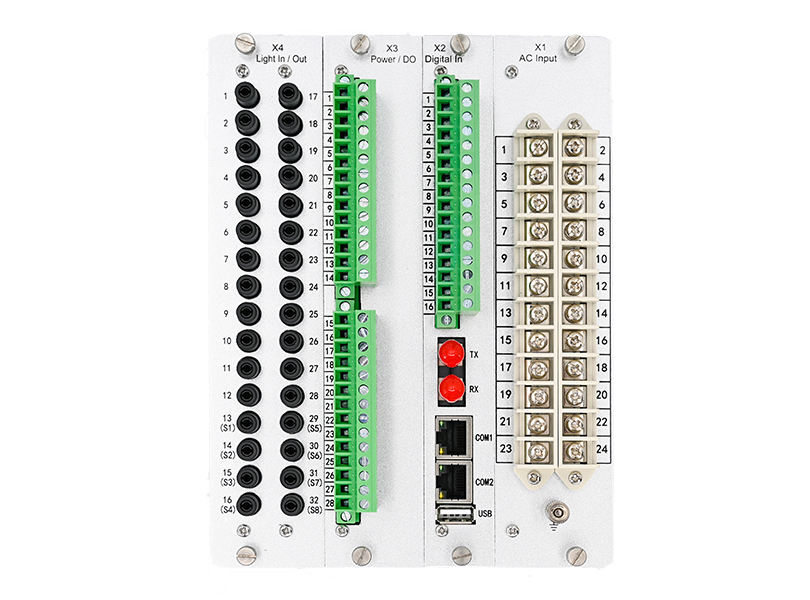

· 通讯网络接口有两个以太网接口、一个RS485接口、一个光纤ST接口(选配）。
· 装置配一个USB接口，既可用于升级程序，也可通过U盘导出装置参数。
主要技术参数
项 目
参 数
交流额定电流
5A或1A
交流额定电压
100V(57V）
额定频率
50Hz/60Hz
测量精度
电流﹑电压﹑频率≤±0.2%；电度﹑功率及其它≤±2%
动作时间
采用弧光电流双判据时整组动作时间分别不超过3ms。
功率消耗
交流电流回路＜0.25VA/相，交流电压回路＜0.5VA/相，电源回路＜10W
参数整定范围
弧光动作门槛：0~50klx
电流：0.1In～20In
电压：1～220V
零序电流：5mA～12000mA
时间：0～9999S
电源电压
装置电源电压：直流DC220V±15%或DC110V±15%
交流AC220V±15%
操作回路电源电压：直流DC220V±20%或DC110V±20%
交流AC220V±20%或AC110V±20%
运行环境
-25 ～ +55℃
5 ～ 95%(相对湿度）
86 ～ 106 KPa
输出接点容量
信号接点：长期通过电流1A，
切断电流0.2A(DC220V，V/R 1ms）
跳﹑合闸接点：长期通过电流5A，
切断电流0.3A(DC220V，V/R 1ms）
过载能力
交流电流回路：2In连续运行；10In连续运行10s
40In连续运行1s
交流电压回路：1.2Ue连续运行；1.4Ue连续运行10s
2Ue连续运行2s
对时
支持多种GPS对时方式，包括IRIG-B等对时方式
